Thông tin chi tiết sản phẩm:
|
| Kiểu: | Máy phát video không dây | Tính thường xuyên: | 1.2g (1080-1360m) |
|---|---|---|---|
| RF Power: | 4,5W | Kênh: | 16CH |
| Điều chế: | fm | Giao thức: | IRC Tramp |

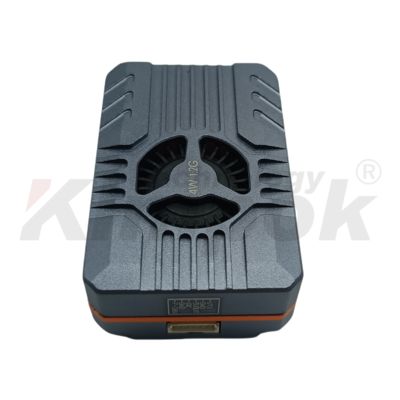

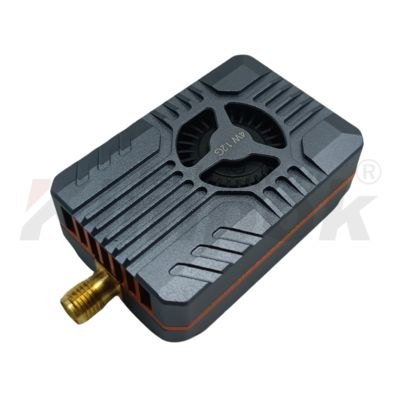

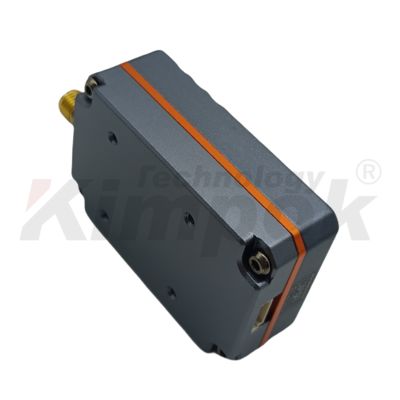

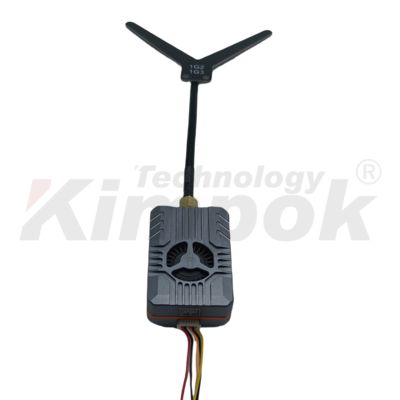

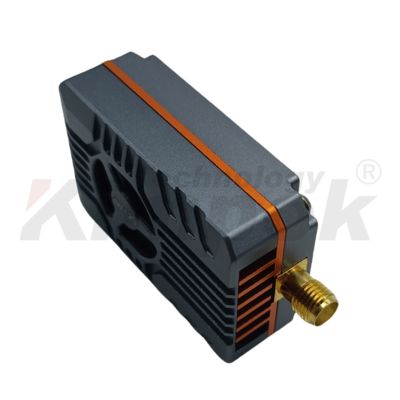

Máy phát video không dây 1.2G 4.5W FPV VTX 16CH Truyền dẫn đường dài FPV RC Drone
Mô tả:
Đây là một máy phát truyền hình ảnh với công suất đầu ra trên 4.5W, Nó có các đặc điểm về kích thước nhỏ, trọng lượng nhẹ, tiêu thụ điện năng thấp, độ trễ thấp và khả năng chống nhiễu mạnh, Nó được trang bị bộ tản nhiệt nhôm tích hợp và quạt để tản nhiệt chủ động nhằm tăng cường truyền tải điện ổn định. Máy phát có chức năng bảo vệ kiểm soát nhiệt độ để ngăn chặn việc điều chỉnh thông số mặt đất trong thời gian dài. Máy phát hỗ trợ điều chỉnh thông số OSD giao thức IRC và được sử dụng rộng rãi trong chuyến bay FPV drone, giải trí ngoài trời, các cuộc thi đua và chụp ảnh trên không chuyên nghiệp.
Đặc điểm chung
| Mục | THÔNG SỐ KỸ THUẬT |
| Điện áp đầu vào | DC +7V~30V |
| Điện áp đầu ra | DC +5V |
| Tần số băng tần | 1080~ 1360MHz |
| Kênh tùy chỉnh | 16 |
|
Kênh Tần số |
A: 1080/1120/1160/1200/1240/1280/1320/1360MHz B: 1080/1120/1160/1200/1258/1280/1320/1360MHz |
| Loại điều chế | FM |
| Kiểm soát tần số | PLL |
| Ổn định tần số | ±100KHz (Typ.) |
| Độ chính xác tần số | ±mWKHz (Typ.) |
| S/N (Fo±4MHz) | >55dBc |
| Ăng-ten Cổng | SMA 50 Ohms |
| Video đầu vào mức | 1V±0.2Vp-p loại |
| Nhiệt độ hoạt động | -10℃~+60℃ |
| Kiểm soát Giao thức | IRC |
| Cân nặng | Xấp xỉ.: 38.8g |
| Kích thước hồ sơ | 48.5mm(L) * 35mm(W) * 21.5mm(H) |
Đầu ra RF
| Nhóm kênh | CH2 | CH3 | CH4 | CHGiá trị | CH5 | CH6 | CH7 | CH8 |
|
1G2 BandA (MHz) |
1080 | 1120 | 1160 | 1200 | 1240 | 1280 | 1320 | 1360 |
|
1G2 Band B (MHz) |
1080 | 1120 | 1160 | 1200 | 1258 | 1280 | 1320 | 1360 |
| Mức công suất 0 | 1 | 2 | 3 | 4 | Giá trị |
| PIT | 25 | mW2W | mW2W | 4.5W | Dòng điện |
| @ 12V 140 | mACác biện pháp phòng ngừa khi sử dụng:mACác biện pháp phòng ngừa khi sử dụng: | mACác biện pháp phòng ngừa khi sử dụng:mACác biện pháp phòng ngừa khi sử dụng: | mACác biện pháp phòng ngừa khi sử dụng:mACác biện pháp phòng ngừa khi sử dụng: | mACác biện pháp phòng ngừa khi sử dụng:mACác biện pháp phòng ngừa khi sử dụng: | mACác biện pháp phòng ngừa khi sử dụng: |
1. Vui lòng xác nhận xem ăng-ten đầu ra RF đã được lắp đặt đúng cách trước khi bật nguồn, nếu không, mô-đun
có thể bị cháy.
2. Trước khi kết nối nguồn điện, hãy đảm bảo rằng dải điện áp và các cực dương và âm là chính xác để tránh làm cháy các linh kiện.
3. Cố gắng sử dụng ăng-ten có tỷ lệ sóng đứng và độ lợi tốt để đạt được khoảng cách truyền xa hơn.
4. Trong quá trình truyền hình ảnh, nhiệt độ cao có thể được tạo ra trên bề mặt, Vui lòng không chạm trực tiếp để tránh bị bỏng.
Cổng chân
| Mô tả chức năng | DC IN |
| Điện áp đầu vào DC 7V~30V | GND |
| Đất | Video IN |
| Cổng đầu vào tín hiệu điều khiển từ xa, Hỗ trợ giao thức IRC để ĐẶT kênh và nguồn. | 5V OUT |
| Điện áp đầu ra DC 5V | GND |
| Đất | Video IN |
| Đầu vào tín hiệu video CVBS (TYP. 1Vp-p @ 75Ohms) | Cổng ăng-ten |
| Cổng ăng-ten 1.2G (đầu trong đầu đực SMA) |
|
