Thông tin chi tiết sản phẩm:
|
| Kiểu: | Máy phát video không dây | Tính thường xuyên: | 1.7g （1650-1800m） |
|---|---|---|---|
| Giao thức: | IRC Tramp | RF Power: | 4,5W |
| Cung cấp điện: | DC7-36V | Kênh: | 16CH |

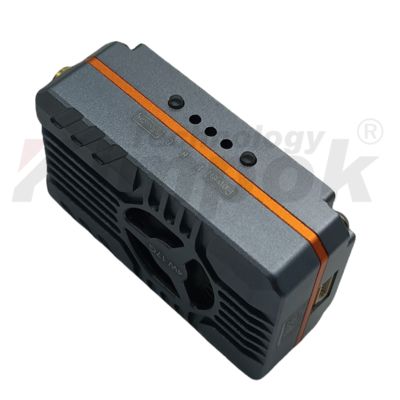

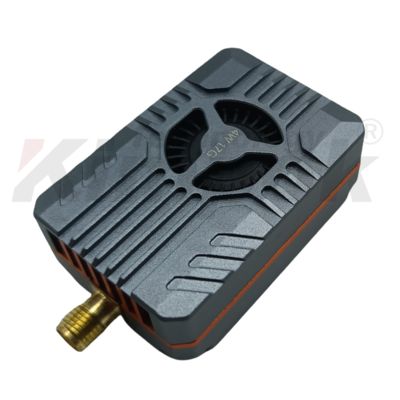

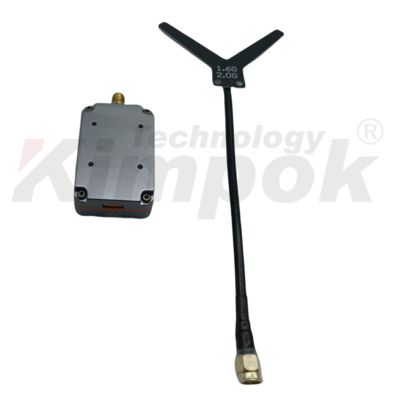

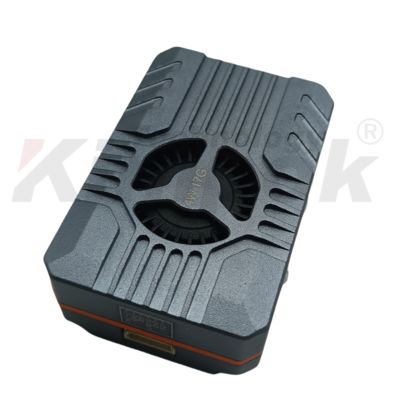

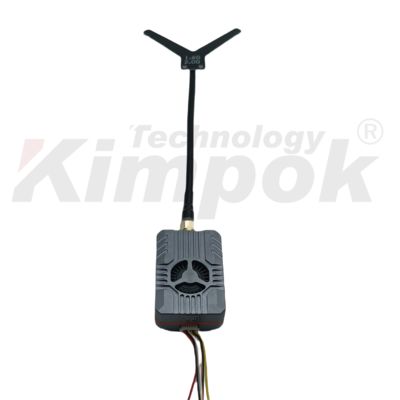

1.7Ghz VTX Máy phát video UAV không dây Hỗ trợ IRC Tramp Video Link 4W RF Power VTX
Mô tả:
Đây là một máy phát truyền hình ảnh với một sức mạnh đầu ra hơn 4.5W, Nó có các đặc điểm của kích thước nhỏ, trọng lượng nhẹ, tiêu thụ năng lượng thấp, độ trễ thấp,và khả năng chống can thiệp mạnh mẽ, Nó được trang bị thùng thu nhiệt nhôm tích hợp và quạt để phân tán nhiệt hoạt động để tăng cường truyền điện ổn định.Máy phát có chức năng bảo vệ kiểm soát nhiệt độ để ngăn chặn điều chỉnh tham số mặt đất lâu dàiMáy phát hỗ trợ điều chỉnh tham số OSD theo giao thức IRC và được sử dụng rộng rãi trong chuyến bay máy bay không người lái FPV, giải trí ngoài trời, các cuộc thi đua xe và chụp ảnh hàng không chuyên nghiệp.
Đặc điểm chung
| Điểm | SPEC |
| Điện áp đầu vào | DC +7V~30V |
| Điện áp đầu ra | DC +5V |
| Tần số băng tần | 1650~ 1800MHz |
| Khách hàng kênh | 16 |
|
Kênh Tần số |
A:1650/1670/1690/1710/1730/1750/1770/1790MHz B1660/1680/1700/1720/1740/1760/1780/1800MHz |
| Loại điều chế | FM |
| Điều khiển tần số | PLL |
| Sự ổn định tần số | ±100KHz (Loại) |
| Độ chính xác tần số | ±200KHz (Loại) |
| S/N (Thêm±3MHz) | >55dBc |
| Ống ức Cảng | SMA50 Ohm |
| Video đầu vào cấp độ | 1V±0.2Vp-p loại |
| Nhiệt độ hoạt động | - 10°C~+60°C |
| Kiểm soát Nghị định thư | IRC |
| Trọng lượng | Khoảng: 38,8g |
| Kích thước hồ sơ | 48.5mm(L) * 35mm(W) * 21.5mm(H) |
Phát ra RF
| Nhóm kênh | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|
1G7 BandA (MHz) |
1650 | 1670 | 1690 | 1710 | 1730 | 1750 | 1790 | 1810 |
|
1G7 Nhóm nhạc B (MHz) |
1660 | 1680 | 1700 | 1720 | 1740 | 1760 | 1780 | 1800 |
| Sức mạnh Mức độ | 0 | 1 | 2 | 3 | 4 |
| Giá trị | PIT | 25mW | 200mW | 2W | 4.5W |
| Hiện tại @ 12V | 160mA±20mA | 460mA±30mA | 500mA±40mA | 850mA±50mA | 1.2A±50mA |
Cảnh báo sử dụng:
1.Vui lòng xác nhận nếu ăng-ten đầu ra RF được cài đặt đúng trước khi bật, nếu không mô-đun
có thể bị cháy.
2Trước khi kết nối nguồn điện, hãy đảm bảo rằng phạm vi điện áp chính xác và cực dương và tiêu cực là chính xác để tránh đốt cháy các thành phần.
3Cố gắng sử dụng ăng-ten với tỷ lệ sóng đứng tốt và tăng để đạt được khoảng cách truyền lâu hơn.
4Trong quá trình truyền hình ảnh, nhiệt độ cao có thể được tạo ra trên bề mặt. Xin đừng chạm trực tiếp vào nó để tránh bỏng.
| Cổng chân | Mô tả chức năng |
| DC IN | Điện áp đầu vào DC 7V ~ 30V |
| GND | Đất |
| Dữ liệu | Cổng đầu vào tín hiệu điều khiển từ xa, hỗ trợ giao thức IRC cho kênh SET và nguồn. |
| 5V OUT | Điện áp đầu ra DC 5V |
| GND | Đất |
| Video IN | Nhập tín hiệu video CVBS (TYP. 1Vp-p @ 75Ohms) |
| Cổng ăng-ten |
Antenna Port (SMA đầu nam lỗ bên trong) |
