Thông tin chi tiết sản phẩm:
|
Tên: | Bộ khuếch đại công suất RF công suất cao | tần số: | 1250MHz |
---|---|---|---|
Công suất đầu ra RF: | 60dBm | Điện áp làm việc: | 28VDC ± 1V |
Kích thước: | 310 * 92 * 25mm | Công việc hiện tại: | 7A |
Điểm nổi bật: | Bộ khuếch đại công suất RF 60dBm,Thiết bị không dây Bộ khuếch đại công suất RF,Bộ khuếch đại công suất RF 1250MHz |

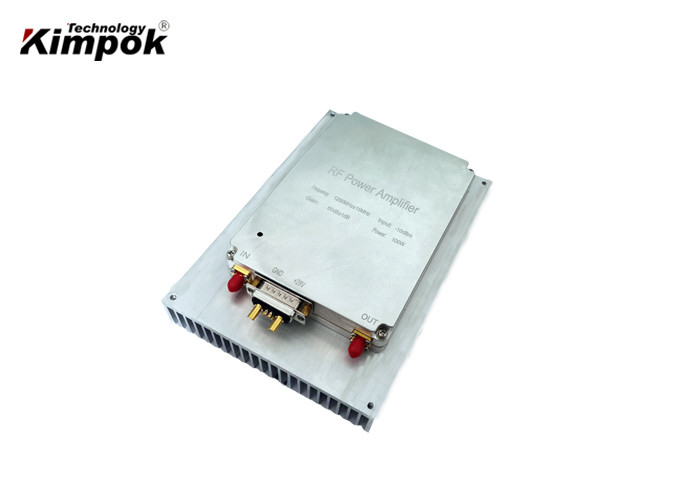

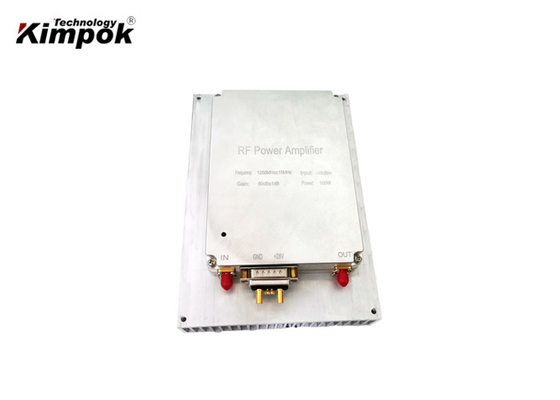

Bộ khuếch đại công suất RF công suất cao 100W với 60dB 1250MHz cho thiết bị không dây
Đặc trưng:
Đặc điểm kỹ thuật chính:
Không. | Mục | Yêu cầu | |
1 | Dải tần số | 1250 MHz ± 15 MHz hoặc tùy chỉnh | |
2 | Nguồn tín hiệu | Nguồn nhiễu tốc độ cao băng thông rộng | |
3 | Max bĩu môi | 60dBm ± 1dB (trên Tần số ở cùng nhiệt độ) | |
60dBm ± 1dB (quá nhiệt ở cùng tần số) | |||
4 | Điều chỉnh bĩu môi |
I / O Option1 (Mặc định) |
Nếu Pout thực tế không bằng mục tiêu-Pout trong mỗi 60 giây, giá trị ATT cần được tăng hoặc giảm 1dB bước trong khoảng 0-31dB, cho đến khi-Pout thực tế bằng với mục tiêu-Pout . |
I / O Option2 |
50-60dBm bởi YONLIT M&C Pout sẽ khoảng 37dBm nếu không có M&C |
||
5 | Cổng RF VSWR | ≤1,5 | |
6 | Điện áp làm việc | 28VDC ± 1V | |
7 | Công việc hiện tại | <5,5A | |
số 8 | Đầu nối RF | SMA-Nữ, 50 Ohm | |
9 | Kích thước | 310 * 92 * 25mm (Đầu nối độc quyền) | |
10 | Cổng cung cấp điện | Tụ điện lõi kéo | |
11 | Nhiệt độ làm việc | -25 ~ + 65 ℃ | |
12 | Sự bảo vệ | Tắt máy hơn 75 ℃, tự động khởi động lại dưới 50 ℃ | |
Tắt máy khi đảo ngược công suất 15W, tự động khởi động lại sau khoảng 30 giây |
I / O Option1(Mặc định):DB15Female song song
DB15Femal | Sự mô tả | VÀO / RA |
PIN1 | 1dB (Treo trong không khí hoặc thêm 5V: Không có ATT; Tiếp đất: Bật ATT) | TRONG |
PIN2 | 2dB (Treo trong không khí hoặc thêm 5V: Không có ATT; Tiếp đất: Bật ATT) | TRONG |
PIN3 | 4dB (Treo trong không khí hoặc thêm 5V: Không có ATT; Tiếp đất: Bật ATT) | TRONG |
PIN4 | 8dB (Treo trong không khí hoặc thêm 5V: Không ATT; Tiếp đất: Bật ATT) | TRONG |
PIN5 | 16dB (Treo trong không khí hoặc thêm 5V: Không ATT; Tiếp đất: Bật ATT) | TRONG |
PIN7 | Pr (Công suất RF đảo ngược, 0,05V / dB, phạm vi 10dB, 2-2,3V@40dBm) | Ngoài |
PIN10 | Pf (Công suất RF chuyển tiếp, 0,05V / dB, dải 20dB, 2-2,3V@47dBm) | Ngoài |
PIN11 | EN (5V: PA OFF; Treo trong không khí hoặc nối đất: PA ON) | TRONG |
PIN12 | TA (Báo động nhiệt độ, Báo động: 5V, Bình thường: 0V) | Ngoài |
PIN13 | VA (Báo động VSWR, Báo động: 5V, Bình thường: 0V) | Ngoài |
PIN14 | Tc (Nhiệt độ: 0,01V / 1 ℃, 0,75V @ 25 ℃) | Ngoài |
PIN15 | GND | GND |
I / O Tùy chọn 2: DB9Female cho YONLIT M&C
DB9Female | Sự mô tả | VÀO / RA |
PIN1 | PA ON chỉ báo 4.9V | Ngoài |
PIN3 | Điều khiển ALC bên ngoài, dải đầu vào 0-5V) | TRONG |
PIN4 | Nguồn điện 5V | Ngoài |
PIN5 | Pf (Công suất RF chuyển tiếp, Tối đa: 0-5V, 20dB rung) | Ngoài |
PIN6 | EN (5V: PA OFF; Treo trong không khí hoặc nối đất: PA ON) | TRONG |
PIN7 | TA (Báo động nhiệt độ, Báo động: 5V, Bình thường: 0V) | Ngoài |
PIN8 | VA (Báo động VSWR, Báo động: 5V, Bình thường: 0V) | Ngoài |
PIN9 | GND | GND |
