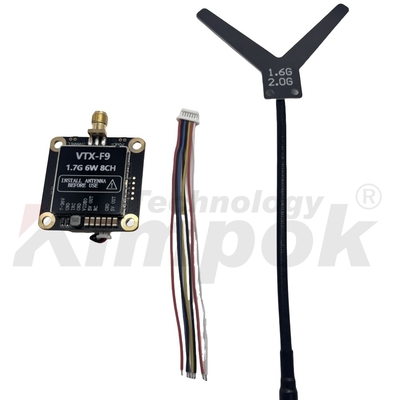

1.7G VTX 1.9G VTX 6W Bộ truyền hình không dây 20km Truyền hình xa

1.7G VTX 1.9G VTX 6W Bộ truyền hình không dây 20km Truyền hình xa

I.Chủ yếu Đặc điểm

Tôi. Các kênh 8CH;

Tôi. Kiểm soát Giao thức: IRC Tramp, hỗ trợ điều chỉnh OSD;

Tôi. Cho phép người dùng đến định nghĩa tùy chỉnh tần số trong 1680-1960MHz sử dụng IRC Tramp điều chỉnh phần mềm;

Tôi. Sức mạnh: PIT/ 25mW/ 800mW/ 6000mW;

Tôi. Hiệu quả DC/DC sức mạnh đầu vào: 7-36V;

Tôi. Hỗ trợ điện áp 5V đầu ra;

Tôi. Hỗ trợ cài đặt trên chuyến bay tháp(30.5*30.5MM/ M3 cắm)

II.Specification của sản phẩm

Tôi. Máy phát (Không khí) Đơn vị):

Tôi. Điện áp đầu vào: 7-36V DC (2-6S)

Tôi. Điện áp đầu ra: 5V/0,5A

Tôi. Trọng lượng: 21,5g (không bao gồm ăng-ten)

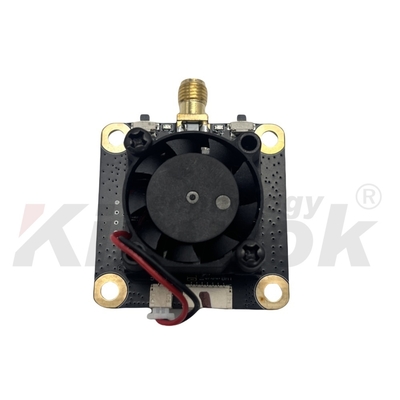

Tôi. Kích thước (L*W*H): 37mm*46mm*17.5mm (bao gồm cả đầu nối SMA) và quạt)

Tôi. Video Định dạng: PAL/NTSC

Tôi. Số kênh: 8

Tôi.Chọn kênh: Tần số điều chỉnh nút (tóm tắt) Bấm đến chuyển đổi)

Tôi.Chuyển tiếp FrequeNcy: 8CH (xem bảng tần số)

Tôi. Điều chỉnh năng lượng: Nút bật (bấm ngắn to chuyển đổi)

Tôi. Mức năng lượng: 3 cấp - 25mW / 800mW / 6000mW

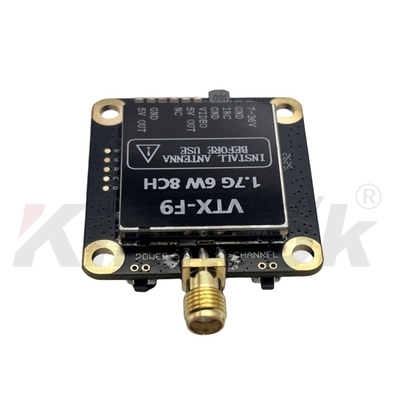

Tôi.Bộ kết nối ăng-ten: SMA (cơm bên ngoài, nội bộ lỗ)

Tôi. Loại điều chế: FM

III.Hoạt động của máy phát Hướng dẫn:

1.Tần số Bảng

Lưu ý: Đảm bảo ngon liên lạc với ăng-ten tại 800mW và 6000mW mức độ. Người nghèo. kết nối tháng 5 thiệt hại cácbộ khuếch đại.

2.Đẹp Bấm ️ Sức mạnh️ nút đến chọn các sức mạnh cấp độ lặp lại ngắn Bấm cho tái chế từ 25mW ,800mW,

6000mW . màu xanh lá cây ánh sáng là đèn chỉ số công suất, và của nó tình trạng là được hiển thị in sau đây hình ảnh. Nó chớp mắt một lầncho25mW,hai lần cho800mW,và ba thời gian cho6000mW. Bấm và giữ cho 3 giây đến nhập PIT chế độ, với cácmàu xanh lá cây ánh sáng liên tục - Được rồi.

Các đèn tương ứng với hai mức năng lượng Sau khi định vịg các tương ứng năng lượng, các tương ứng đèn tiếp tục constanTly.

IV.Cảnh báo:

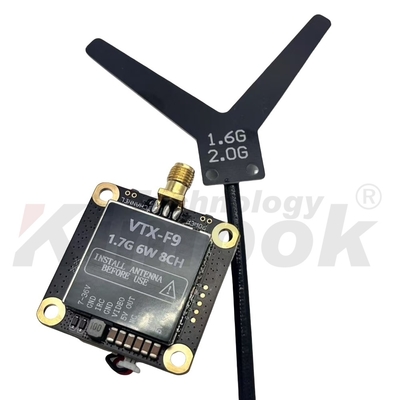

Tôi. Lắp đặt ăng-ten trước khi bật điện đến tránh thiết bị thiệt hại.

Tôi. Chọn điều hành thích hợp Tần sốvà thiết lập truyền kết thúc và các nhận kết thúc đến các cũng vậy. tần số (đối với chi tiết, xem Bảng tần số);

Tôi. Điện năng cao Ching vỏ trong khi hoạt động đến ngăn chặn bỏng (nâng nhiệt là bình thường).

Tôi. Thùng vỏ được được loại bỏ để giảm cân, nhưng có thể làm giảm truyền sức mạnh do nhiệt.

Tôi. Nhập điện áp: 7-36V (2-6S);làm không vượt quá cái này phạm vi.

Tôi. Sản lượng: 5V/0,5A. Đảm bảo của bạn máy ảnh ở lại trong cái này giới hạn. vượt quá tháng 5 thiệt hại các sức mạnh mô-đun.

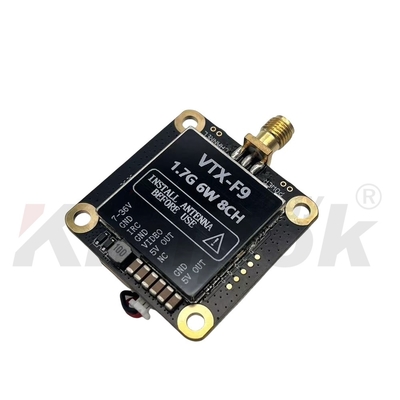

Tôi. 5V và5V-Bỏ ra là đầu ra cảng. Làm không kết nối đến sức mạnh đầu vào hoặc pin đến tránh thiệt hại.
