Thông tin chi tiết sản phẩm:
|
Điều chế: | COFDM | Tính thường xuyên: | 250MHz-1500MHz |
---|---|---|---|
Mã hóa: | AES128 / 256bits | Nén video: | H.264 / H.265 |
Đầu vào dữ liệu: | RS232 / RS485 / TTL | Đầu vào DC: | DC5V ~ DC14V |
Điểm nổi bật: | Mô-đun DC5V COFDM,Mô-đun DC14V COFDM,Mô-đun phát không dây 200mW |

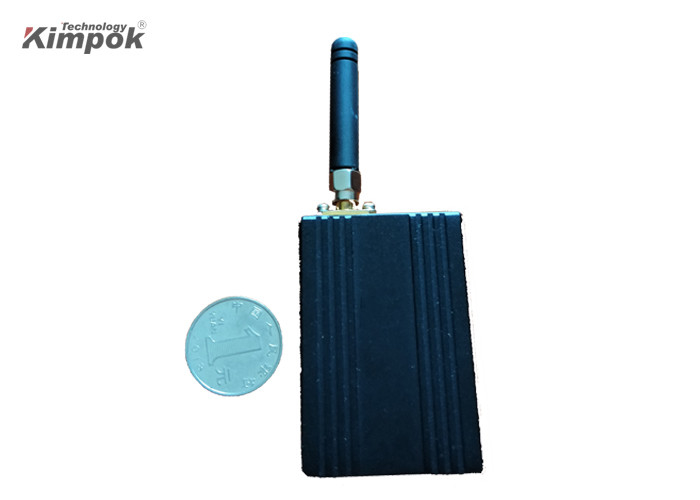

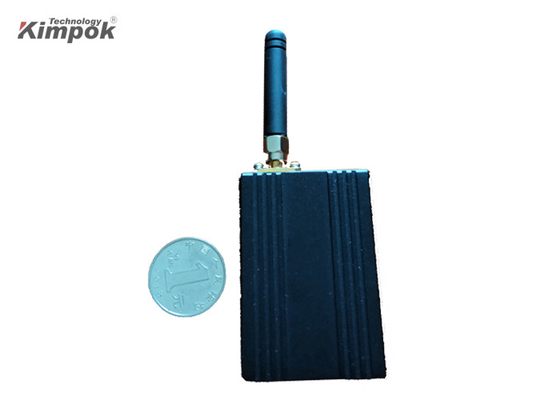

Mô-đun phát COFDM không dây với đầu ra nối tiếp hỗ trợ 200mW
Mô-đun máy phát Giới thiệu:
Mô-đun phát video không dây COFDM HD với khối lượng nhỏ và tiêu thụ điện năng thấp và mã hóa nén H.264, điều chế COFDM, thiết kế nhúng tích hợp cao, công nghệ xử lý điều chế kỹ thuật số chip đơn và thiết kế RF trước biến dạng kỹ thuật số siêu tuyến tính (Digital Predistortion) , kết hợp thu kỹ thuật số, mã hóa, điều chế và đầu ra RF toàn dải trong một đầu ra hỗ trợ đầy đủ truyền HD 1080P.
Đối với truyền hình trực tiếp kỹ thuật số HD, quốc phòng, an ninh công cộng, cảnh sát vũ trang, an ninh và các lĩnh vực ứng dụng khác, thiết kế tuyệt vời của KP-AHDBD01 có thể giúp bạn hoàn thành thiết bị truyền video không dây HD chuẩn COFDM một cách thuận tiện và hiệu quả hơn.
Tính năng sản phẩm:
1. Điều chế COFDM;

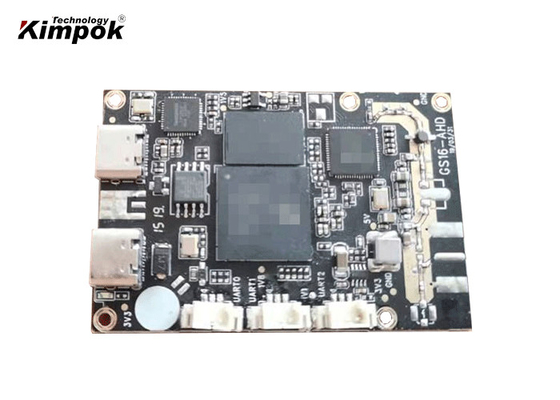

2. Bảng mạch phát HD 1080P;
3. Nén video H.264 / H.265;
4. Cổng nối tiếp AHD và RS232 / RS485 / TTL;
5. tiêu thụ điện năng thấp;
Đặc điểm kỹ thuật sản phẩm:
Đầu vào DC | DC5V ~ DC14V |
Công việc hiện tại | ≤0,6A DC12V |
Dải tần số Đầu ra | 250MHz-1500MHz, hoặc có thể được tùy chỉnh theo yêu cầu của khách hàng. |
Điều chế | COFDM |
Băng thông RF | 2/4/6 / 8MHz (có thể điều chỉnh) |
SHG | > 52dBc |
Mã hóa | AES128 / 256bits |
Chòm sao | QPSK, 16QAM, 64QAM |
FEC | 1 / 2,2 / 3,3 / 4,5 / 6, 7/8 |
Khoảng thời gian bảo vệ | 1 / 32,1 / 16,1 / 8,1 / 4 |
Vận chuyển | 2K, 4K, 8K |
Độ phẳng | Toàn dải ≤2dB, 8MHz≤0.5dB |
CNR (trọng số) | 58dB |
SNR trường dốc (không trọng số) | ≥50dB |
Dải đầu vào âm thanh cân bằng | Vmax = ± 15V |
Dải đầu vào âm thanh không cân bằng | Vmax = 3Vpp |
Giao diện HD | AHD |
Nén video | H.265 / H.264 |
Giao diện dữ liệu | RS232 / RS485 / TTL, lên đến 115200bps |
Mã hóa | AES 128/265 bit / ALLTECH Cơ bản xáo trộn |
Tiêu chuẩn | SMPTE 425M (Cấp A và Cấp B), SMPTE 424M, SMPTE 292, SMPTE 259M-C SMPTE 272M SMPTE 299M |
Phạm vi đầu vào | 800 ± 80 (mV) |
Giao thức HDCP | Đúng |
Tỷ lệ AV | 64, 96,112,128,160,192,224,256,320,384Kbps (có thể điều chỉnh) |
Chế độ mã hóa âm thanh | MPEG1 Layer2 |
CBER | <2.0E-4 |
Độ phân giải video | Tối đa 1920 × 1080P / I @ 60P |
Tỷ lệ video | 500kbps-16,68Mbps (autoadaptation) |
Định dạng | YCbCr4: 2: 2 |
Nhiệt độ hoạt động | -25 ℃ ~ 55 ℃ |
Nhiệt độ bảo quản | -40 ℃ ~ 70 ℃ |
Đặc điểm ngoại hình | |
Kích thước | 44 * 65 * 12mm |
Trọng lượng | 20g |
Mô-đun máy thu:
Đặc điểm kỹ thuật mô-đun máy thu:
Tính thường xuyên | 170MHz ~ 1500MHz |
Băng thông | 2/3/4/5/6/7/8MHz (tùy chọn) |
Mức đầu vào RF | -94dBm ~ 0dBm (8M) / - 98dBm ~ 0dBm (2M) |
Trở kháng đầu vào RF | 50Ω |
Loại đầu vào RF | Loại N |
Điều chế | COFDM |
Chòm sao | QPSK, 16QAM, 64QAM (có thể điều chỉnh) |
FEC | 1 / 2,2 / 3,3 / 4,5 / 6,7 / 8 (có thể điều chỉnh) |
Vận chuyển | 2k |
Khoảng thời gian bảo vệ | 1 / 32,1 / 16,1 / 8,1 / 4 (có thể điều chỉnh) |
Mã hóa video | H.264 |
Độ phân giải video | 1920 * 1080P / I @ 60 khung hình / giây |
Đầu ra âm thanh | Cân bằng âm thanh nổi 300 / 200mv |
Đầu ra AV | HDMI, AV, Ethernet |
Điện áp làm việc | AC220V / DC12V < 1A |
nhiệt độ làm việc | -20 ℃ ~ + 50 ℃ |
Kích thước | 129 * 90 * 17mm |
Trọng lượng | 25g |
