Thông tin chi tiết sản phẩm:
|
| Điều chế: | COFDM | Tính thường xuyên: | 300-800MHz (tùy chọn), 12G / 2,4G / 5,8 GHz (tùy chỉnh) |
|---|---|---|---|
| Công suất đầu ra RF: | 2-5Watt (có thể điều chỉnh) | Vôn: | DC 12V |
| Băng thông: | 1.25 / 2.5 / 6/7 / 8MHz (tùy chọn) | Khoảng cách NLOS: | 1-3km |
| Kích cỡ: | 140 * 85 * 50mm | Trọng lượng: | 800g (khối lượng tịnh) |
| Điểm nổi bật: | Máy phát video âm thanh COFDM 300Mhz,Máy phát video âm thanh COFDM phát sóng,Máy phát video âm thanh 900Mhz |
||

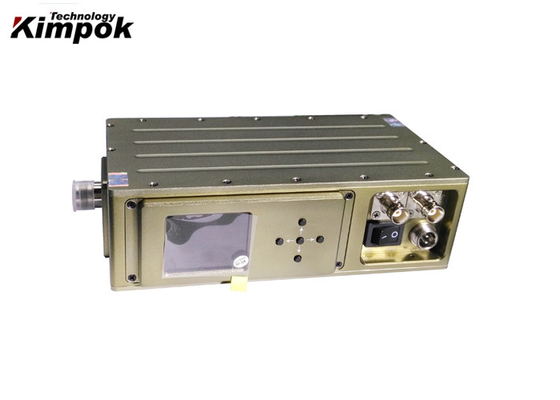

Bộ phát video âm thanh không dây COFDM 300Mhz-900Mhz để phát sóng
Giới thiệu:
Đây là thiết bị phát và thu COFDM thiết kế độc quyền.Có đặc tính công suất thấp, kích thước nhỏ trên bộ phát và chúng tôi cung cấp các cân nhắc đầy đủ hơn để làm cho nó trực quan và tự nhiên hơn. Sử dụng định dạng mã hóa H.264 và điều chế COFDM (ghép kênh phân chia tần số trực giao được mã hóa) với bộ thu 4 kênh, cung cấp Chất lượng hình ảnh ở độ phân giải 1920 * 1080P, độ trễ ngắn.
Hệ thống được thiết kế đặc biệt này dùng để truyền dẫn khoảng cách xa của UAV, nó cũng được sử dụng phổ biến trong các lĩnh vực khác để truyền âm thanh video phát sóng trực tiếp.
Đặc trưng:
Đặc điểm kỹ thuật:
Thông số máy phát:
| Tính thường xuyên | 300-800MHz (có thể điều chỉnh), 1.2G / 2.4G / 5.8GHz (tùy chỉnh) |
| Công suất đầu ra RF | 2-5Watt (có thể điều chỉnh) |
| Vôn | DC12V |
| Điều chế | COFDM |
| Chòm sao | QPSK, 16QAM, 64QAM (tùy chọn), QPSK / 16QAM / 64QAM @ 6/7 / 8MHz |
| Băng thông | 1.25 / 2.5 / 6/7 / 8MHz (tùy chọn) |
| Tốc độ truyền tải | 2/4/6 / 8Mbps (tùy chọn) |
| FEC | 1 / 2,2 / 3,3 / 4,5 / 6,7 / 8 (tùy chọn) |
| Khoảng thời gian bảo vệ | 1 / 32,1 / 16,1 / 8,1 / 4 (tùy chọn) |
| Đầu vào video | Video tương tự PAL / NTSC 1 dòng |
| Đầu vào âm thanh | Các kênh trái và phải âm thanh nổi analog |
| Nén video | H.264 |
| Mã hóa dữ liệu | AES 265 bit / ALLTECH Cơ bản xáo trộn |
| Độ phẳng |
≤2dB (trong phạm vi tần số đầy đủ), ≤0.5dB (trong vòng 8MHz) |
| Vận chuyển | 2K, 8K |
| Tín hiệu Video | 1Vp-p @ 75Ω, NTSC / PAL thích ứng |
| Nghị quyết | 720 × 576 (PAL), 720 × 480 (NTSC) |
| Giao diện RF | N (F) |
| Định dạng video | PAL / NTSC (tự điều chỉnh) |
| Giao diện AV | BNC |
| Chất liệu vỏ máy | Hợp kim nhôm, không thấm nước |
| Pin tích hợp | 2300mA, 3 giờ |
| Môi trường làm việc | -30 ~ 70 ° |
| Khoảng cách | NLOS 1-3km;100km LOS từ không khí đến mặt đất |
| Kích cỡ | 180 * 100 * 60mm |
| Trọng lượng | 1444g (khối lượng tịnh) |
Thông số máy thu:
| Tính thường xuyên | 300-800MHz (có thể điều chỉnh), 1.2G / 2.4G / 5.8GHz (tùy chỉnh) |
| Kỉ niệm | 60G, 1 chiều ghi âm 48 giờ |
| Màn hình LCD | 7 inch hoặc 9,5 inch |
| Nhận độ nhạy | <-105dBm |
| Giao diện RF | N (F) |
| Điều chế | COFDM |
| Nguồn cấp | AC220V |
| Băng thông | 2 / 2,5 / 4 / 8MHz (có thể điều chỉnh) |
| Chòm sao | QPSK, 16QAM, 64QAM (tùy chọn), QPSK / 16QAM / 64QAM @ 6/7 / 8MHz |
| FEC | 1 / 2,2 / 3,3 / 4,5 / 6,7 / 8 (tùy chọn) |
| Khoảng thời gian bảo vệ | 1 / 32,1 / 16,1 / 8,1 / 4 (tùy chọn) |
| Đầu ra video | Video tương tự PAL / NTSC 1 dòng |
| Cuộc cách mạng | 720 × 576 (PAL), 720 × 480 (NTSC) |
| Đường ngang | Dòng 625 hoặc 525 |
| Đầu ra âm thanh | Các kênh trái và phải âm thanh nổi analog |
| Mã hóa dữ liệu | AES 265 bit / ALLTECH Cơ bản xáo trộn |
| Vôn | AC220V ± 20V, DC14V ~ DC16V |
| Môi trường làm việc | -30 ~ 70 ° |
| Kích cỡ | 370 * 490 * 220mm |
| Weiht | 18kg |
Sơ đồ cài đặt:
